Common API Elements

1.1 Opening and Closing Devices

1.1.1 Controlling a hardware peripheral via V4L2

需要使用 media controller 的设备称为以 MC-centric 设备。通过 V4L2 device node 完全控制的设备 称为 video-node-centric 设备。

可以通过 ioctl VIDIOC_QUERYCAP 检查 device_caps field, 如果有 V4L2_CAP_IO_MC, 则是 MC-centric 的。

MC-centric 设备需要通过 media controller api 来 configure pipeline。

video-node-centric 设备也可能提供 media controller 和 sub-device interface. 但在这种情况下，media controller 和 sub-device 只是可读的，用来提供信息，所有的 configuration 都由 video node 来下。

1.1.2 V4L2 Device Node Naming

V4L2 的 device node 主设备号为 81，次设备号是动态分配的，除非设定 CONFIG_VIDEO_FIXED_MINOR_RANGES 来指定范围。

1.1.4 Multiple Opens

1.1.5 Shared Data Streams

V4L2 driver 不支持在多个 app 中读写相同的 data stream.

1.2 Querying Capabilities

1.3 Application Priority

VIDIOC_G_PRIORITY, VIDIOC_S_PRIORITY

1.4 Video Inputs and Outputs

struct v4l2_input input;
ioctl(fd, VIDIOC_G_INPUT, &index); // 获取 input index
ioctl(fd, VIDIOC_G_OUTPUT, &index); // 获取 output index
ioctl(fd, VIDIOC_S_INPUT, &index); // 选择 input index
ioctl(fd, VIDIOC_S_OUTPUT, &index); // 选择 output index
ioctl(fd, VIDIOC_ENUMINPUT, &input); // 传入 input.index, 获取第 index 个 input 的信息
ioctl(fd, VIDIOC_ENUMOUTPUT, &output); // 传入 output.index, 获取第 index 个 output 的信息

对于 media controller, input/ouput 另外控制，这里只会有一个 input 和 output.

1.5 Audio Inputs and Outputs

skip

1.6 Tuners and Modulators

skip

1.7 Video Standards

skip

1.8 Digital Video(DV) Timings

skip

1.9 User Controls

有一些使用 v4l2 controls 的例子。

1.10 Extended Controls API

参考 VIDIOC_G_EXT_CTRLS, VIDIOC_S_EXT_CTRLS and VIDIOC_TRY_EXT_CTRLS。

创建一个属于相同 control class 的 v4l2_ext_control 数组。

1.26 Single- and multi-planar APIs

multi-planar API 调用可以处理所有 single-planar 格式（只要它们以 multi-planar API 结构传递），而 single-planar API 无法处理 multi-planar 格式。

需要区别 single 和 multi-planar 的 API 有：

VIDIOC_QUERYCAP, VIDIOC_G_FMT, VIDIOC_S_FMT, VIDIOC_TRY_FMT, VIDIOC_QBUF, VIDIOC_DQBUF, VIDIOC_QUERYBUF, VIDIOC_REQBUFS

1.27 Cropping, composing and scaling – the SELECTION API

1.27.2 Selection targets

1.27.3 Configuration

即使设备不支持 cropping 和 composing，cropping 和 composing target 的 rectangles 也会被定义。在这种情况下，它们的大小和位置将被固定。如果设备不支持 scaling，则 cropping 和 composing rectangles 的大小相同。

1.27.3.1 Configuration of video capture

一般先配置 cropping target, 再配置 composing target。

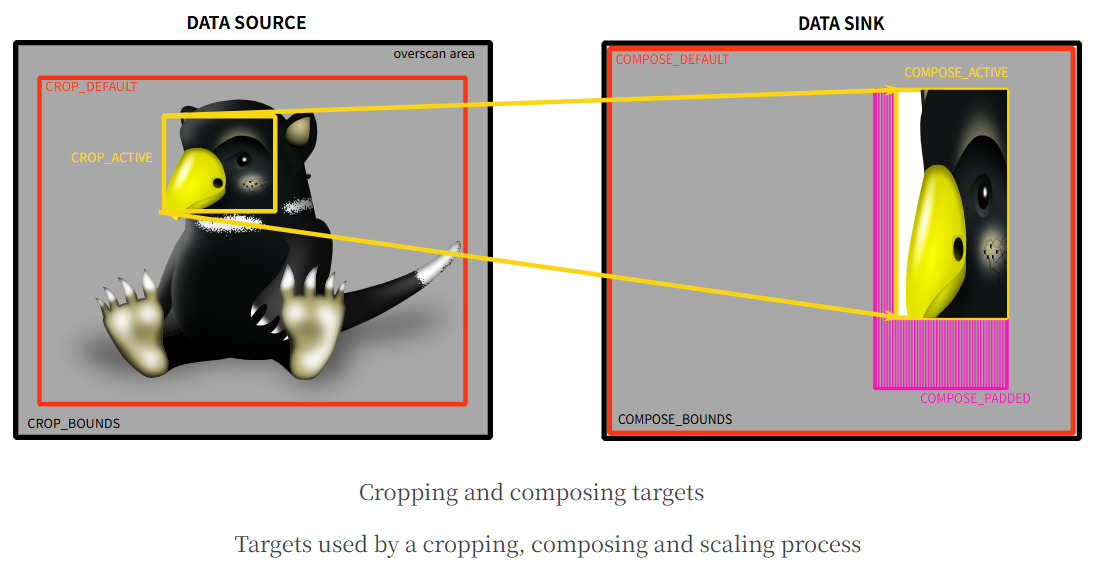

crop:

  • V4L2_SEL_TGT_CROP_BOUNDS: crop 的边界范围，对应图中 CROP_BOUNDS
  • V4L2_SEL_TGT_CROP_DEFAULT: driver 默认的 crop 区域，对应图中 CROP_DEFAULT
  • V4L2_SEL_TGT_CROP: 设置的 crop 区域，对应图中 CROP_ACTIVE

compose:

  • V4L2_SEL_TGT_COMPOSE_BOUNDS: compose 的边界，width 和 height 为 VIDIOC_S_FMT 中的 image size
  • V4L2_SEL_TGT_COMPOSE_DEFAULT: 默认的 compose 区域，一般和 bound 相同。
  • V4L2_SEL_TGT_COMPOSE: 设置的 compose 区域。
  • V4L2_SEL_TGT_COMPOSE_PADDED: hw 读写的 compose 区域。

1.27.3.3 Scaling control

通过 crop 和 compose rectangle 的 width 和 height 可以判断出是否有 scaling，如果不相等就是有 scaling。

1.27.4 Comparison with old cropping API

使用 selection api 代替旧的 crop api。

1.28 Image Cropping, Insertion and Scaling – the CROP API

// TODO: 被 selection api 代替

1.29 Streaming Parameters

可以实现一种 streaming io, 通过 VIDIOC_G_PARM, VIDIOC_S_PARM 设置参数。
