Chapter 2 Terminology
Lane: 单向物理传输 lane, 2(D-PHY) or 3(C-PHY) wire interface for clock or data transmission.
Virtual channel: 逻辑层面的概念，每个虚拟通道的数据彼此独立，在 lane 上交错发送，包含标识信息，指明属于哪个外设/通道。
Chapter 7 Physical Layer
有两种 physical layer，D-PHY 和 C-PHY, transmitter 和 receiver 需要一致。

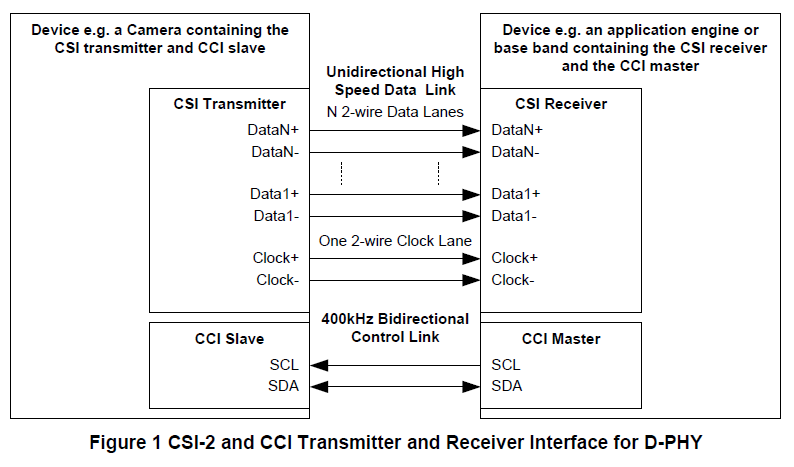

7.1 D-PHY Physical Layer option
D-PHY 由多条单向的 data lanes 和一条 clk lane。
对于 clk lane, transmitter 和 receiver 必须实现 continuous clock，non-continuous clock 是可选的。
continuous clk: 保持在 high-speed mode.
non-continuous clk: 在两笔数据包之间进入 LP-11 state.

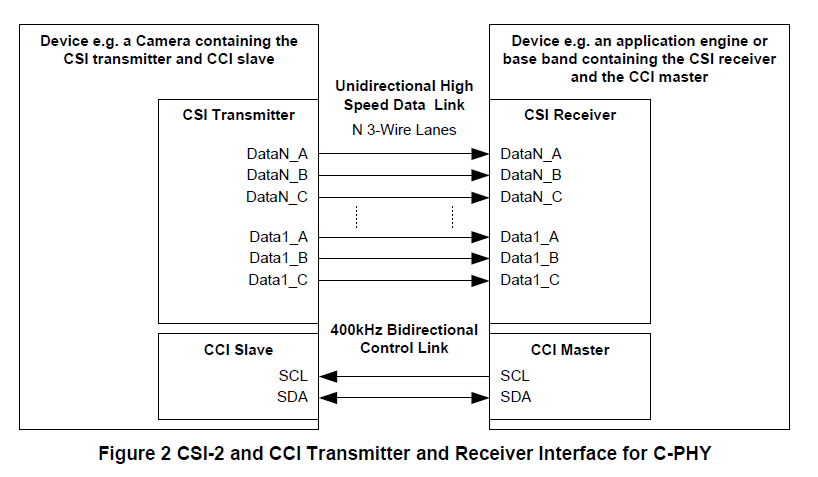

7.2 C-PHY Physical Layer option
Chapter 9 Low Level Protocol
Features:
- 8-bit word size
- 一条 link 支持最高 4 条交替的 virtual channels
- frame start, frame end, line start, line end 有特殊的 packet
- type, pixel depth and format 有描述符
- 16-bit checksum
9.1 Low Level Protocol Packet Format
有 short 和 long packet.
都以 SoT(Start of Transmission) 开始和 EoT(End of Transmission) 结束。
9.1.1 Low Level Protocol Long Packet Format
DI: 定义了 virtual channel 和 data type, 长包的 data type 0x10~0x37.
9.1.2 Low Level Protocol Short Packet Format
短包 Data type 0x0~0xf.
9.2 Data Identifier(DI)
高 2bit 表示 virtual channel 号，低 6bit 表示 data type.
9.3 Virtual Channel Identifier
最多支持 4 条 virtual channel.
9.4 Data Type(DT)
所有的 data type 类型：
9.5 Packet Header Error Correction Code
skip
9.6 Checksum Generation
skip
9.7 Packet Spacing
长短包之间必须要有 LPS(Low Power State) 的进出。
9.8 Synchronization Short Packet Data Type Codes
短包的 data type 有：frame start/end, line start/end 短包。
9.8.1 Frame Synchronization Packets
9.8.2 Line Synchronization Packets
9.9 Generic Short Packet Data Type Codes
短包 data type 0x8~0xf 是 generic short packet.
mipi csi 协议层对 generic short packet 的含义没有定义，交给 receiver 来自己处理不同的 data types.
9.10 Packet Spacing Examples
展示了 line blanking 和 frame blanking 的情况。
9.11 Packet Data Payload Size Rules
9.12 Frame Format Examples
Chapter 10 Color Spaces
Chapter 11 Data Formats
11.2 YUV Image Data
11.4 RAW Image Data
有 raw6/7/8/10/12/14.
